Aislamiento acústico en reformas: materiales, sistemas y errores que lo anulan

Trasdosado autoportante, suelo flotante, bandas resilientes, láminas antiimpacto y sellado de instalaciones. Todo lo que hay que entender y decidir antes de que empiece la obra.

Por Arquiex Obras & Reformas · 11 min de lectura

Hay una partida en toda reforma que casi nunca aparece en el primer presupuesto y que, una vez terminada la obra, nadie se arrepiente de haber hecho. Pero que si se omite, genera una frustración silenciosa que dura años: el ruido que viaja por la estructura del edificio. No el que entra por las ventanas —ese es otro problema—, sino los pasos del vecino de arriba, las conversaciones del piso de al lado, los golpes de los niños en el suelo. Este artículo desglosa cómo funciona el control acústico en una reforma, qué materiales intervienen, cómo se ejecutan y por qué hay una única ventana de oportunidad para hacerlo bien.

Nota sobre normativa: el Documento Básico HR del CTE regula el aislamiento acústico en obra nueva y grandes rehabilitaciones declaradas a obra mayor. En reformas parciales, su aplicación obligatoria depende de la calificación urbanística de la intervención. Este artículo describe las mismas soluciones técnicas con independencia de esa obligación, porque el confort acústico no necesita ser exigible para merecer la inversión.

Dos tipos de ruido que requieren dos soluciones distintas

El error más frecuente es tratar el ruido como un único problema. No lo es. Confundirlos lleva a gastar en la solución equivocada o a combinarlas mal.

  • Ruido aéreo: viaja a través del aire —voces, música, televisión— y se transmite por particiones verticales buscando los puntos de menor resistencia: uniones constructivas, cajas de enchufes, rozas sin sellar, huecos de instalaciones.
  • Ruido de impacto: nace de un golpe físico directo sobre la estructura —pasos, sillas arrastradas, objetos caídos— y viaja por la masa sólida del edificio, llegando a cualquier punto conectado estructuralmente con el foco del impacto.

El CTE DB-HR define dos indicadores de rendimiento: DnT,A (en decibelios), que mide el aislamiento a ruido aéreo —cuanto mayor, mejor—; y L'nT,w (en decibelios), que mide el nivel de ruido de impacto normalizado —cuanto menor, mejor—. Un edificio residencial de los años setenta puede tener entre pisos un DnT,A de 38–42 dB, frente a los 50 dB que exige la norma en obra nueva. La diferencia equivale perceptivamente a escuchar aproximadamente el doble de ruido.

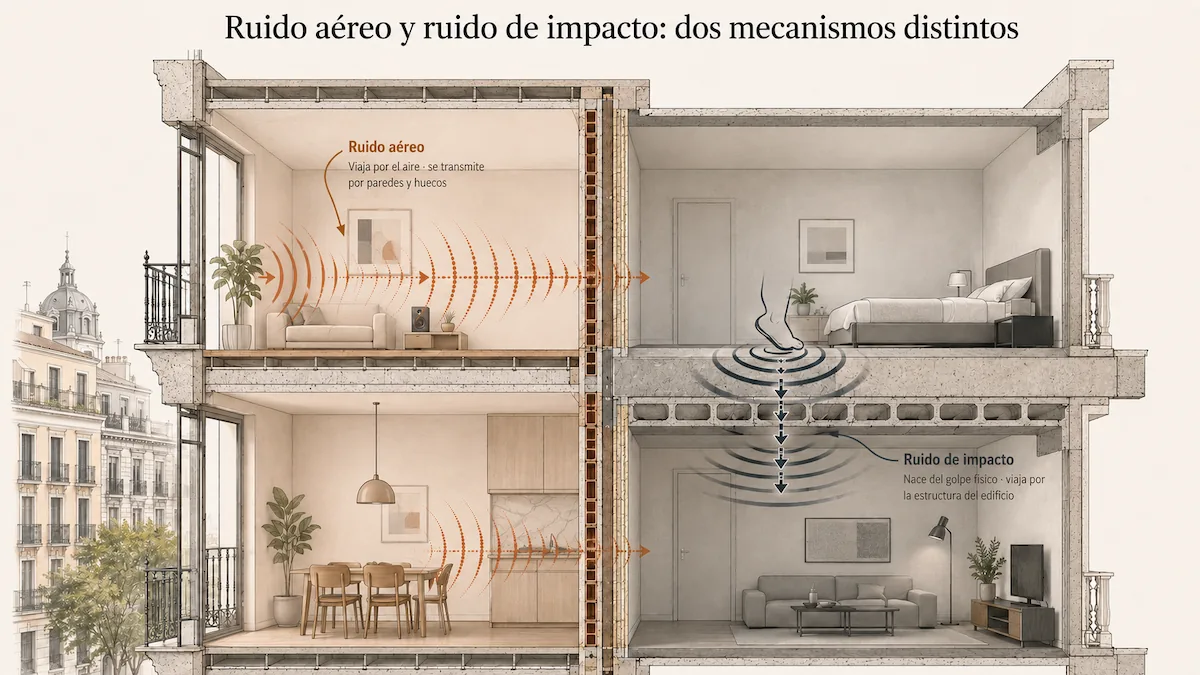

Sección de edificio residencial con dos plantas: planta superior con ruido aéreo representado por ondas de presión en terracota viajando horizontalmente a través de la pared medianera, planta inferior con ruido de impacto representado por ondas oscuras descendiendo verticalmente a través del forjado de hormigón hasta el techo del piso inferior
Ruido aéreo y ruido de impacto: dos mecanismos de transmisión distintos que exigen soluciones diferentes. Tratarlos con la misma solución es el error más habitual y más caro.

La transmisión de flancos: por qué falla el aislamiento bien diseñado

El concepto más difícil de entender del aislamiento acústico —y el que con más frecuencia convierte una buena especificación en un resultado decepcionante— es la transmisión de flancos. El sonido no solo viaja por la partición que queremos aislar: también se cuela por todos los elementos estructurales que conectan el recinto emisor con el receptor. Forjados, pilares, jácenas, la propia losa de hormigón.

Si el trasdosado de una pared medianera está perfectamente ejecutado pero su estructura metálica toca el forjado sin interposición de banda resiliente, la vibración salta el sistema por el camino de flanco y puede restarle 6–10 dB al resultado final. Un trasdosado en contacto rígido con la estructura puede rendir casi igual que no poner nada. Lo mismo aplica al suelo flotante: si la capa de mortero toca la pared en cualquier punto —aunque sea en un solo milímetro— hay puente de vibración.

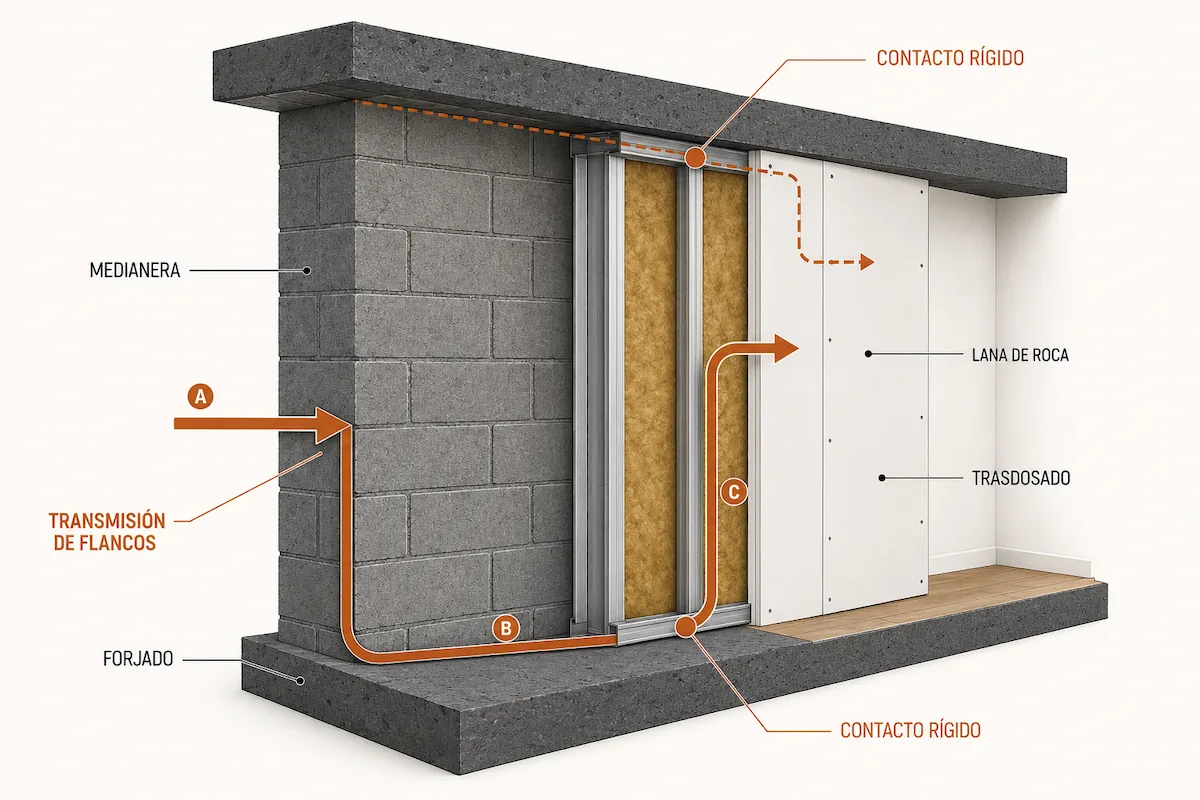

Diagrama isométrico de transmisión de flancos en un trasdosado autoportante: flecha A entra en la medianera desde el exterior, flecha B recorre horizontalmente el forjado bajo el trasdosado, flecha C asciende a través del contacto rígido del canal UW con el forjado y llega a la placa de yeso. Puntos de contacto rígido marcados en la base y en el techo del trasdosado. Camino secundario punteado por la losa de techo.
Transmisión de flancos (A→B→C): la vibración entra por la medianera, viaja por el forjado y sube al trasdosado a través de los puntos de contacto rígido. Un trasdosado perfectamente ejecutado puede quedar anulado si su canal UW no incorpora banda resiliente en esas uniones.

Trasdosado autoportante: la solución para el ruido aéreo

El trasdosado autoportante es la solución estándar para mejorar el aislamiento a ruido aéreo de una pared o tabique existente. Funciona interponiendo una segunda pared completamente desvinculada de la estructura original. Sus capas, de dentro a fuera:

  • Canal perimetral UW (perfil en U) anclado a suelo y techo, siempre sobre banda resiliente que rompe el contacto rígido con el forjado. Es la primera y más crítica línea de desvinculación.
  • Montantes CW (perfiles en C) verticales encajados en los canales. No tocan la pared medianera: quedan separados 10–15 mm. Esa cámara de aire es parte del sistema de aislamiento.
  • Lana mineral rellenando la cámara: absorbe la energía acústica que atraviesa el primer plano y evita que la cámara de aire resuene.
  • Doble placa de yeso laminado como cierre: la masa de dos placas en lugar de una suma resistencia al paso del ruido aéreo de forma significativa.

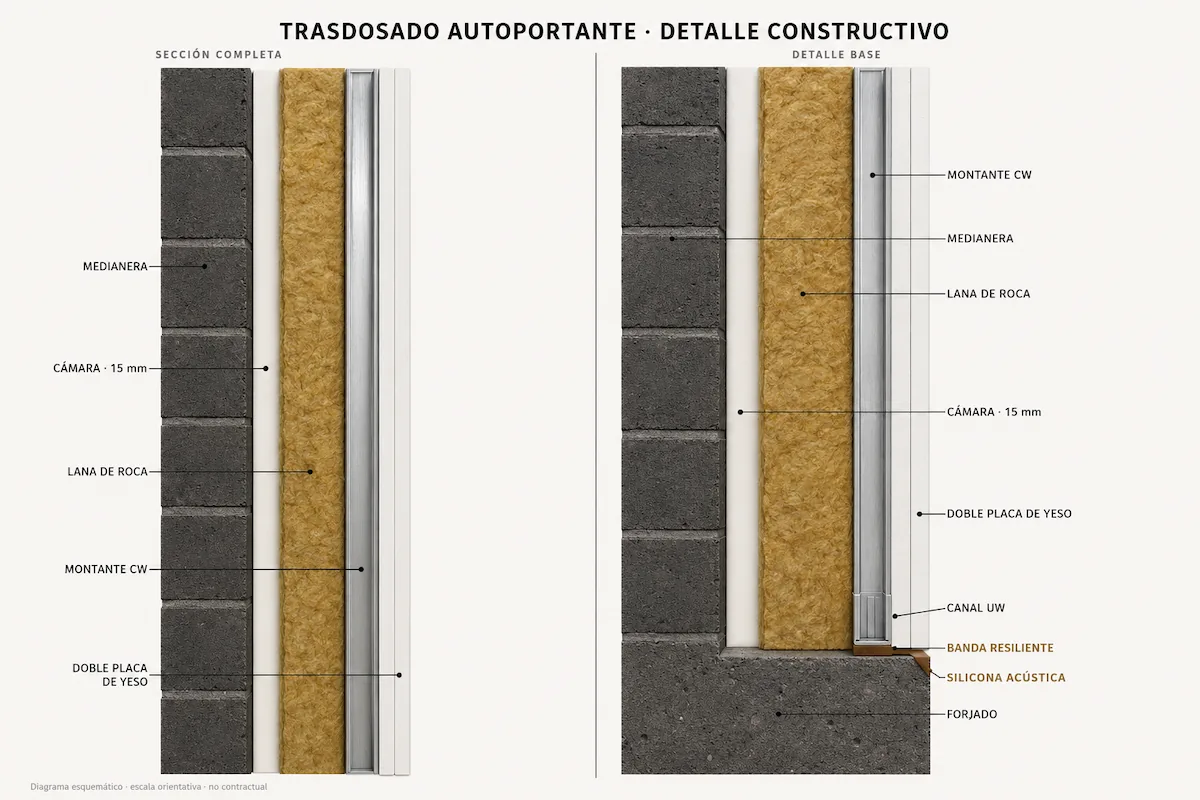

Sección constructiva detallada del trasdosado autoportante: de izquierda a derecha, pared medianera existente con cámara de aire, lana de roca 70mm en la cavidad, montante CW metálico separado de la pared, doble placa de yeso laminado. Detalle ampliado en esquina inferior mostrando el canal UW sobre banda resiliente de elastómero en el encuentro con el forjado, con junta de silicona acústica en el perímetro de la placa de yeso
Sección del trasdosado autoportante con detalle de la banda resiliente perimetral. La desvinculación completa de la estructura —suelo, techo y pared medianera— es lo que determina la eficacia real del sistema.

La banda resiliente: el componente más barato y más crítico

La banda resiliente es una tira de polietileno reticulado, espuma de poliuretano de alta densidad o elastómero que se coloca entre el canal perimetral y el forjado. Su función es cortar el puente de vibración en el punto más vulnerable del sistema. Cuesta céntimos por metro lineal. Sin ella, o sustituida por espuma de baja densidad inadecuada, el sistema puede perder entre 4 y 8 dB de eficacia real. Es el componente que más se omite y el que más diferencia hace.

La lana mineral: resistividad al flujo de aire, no solo densidad

El parámetro determinante de la lana mineral en un trasdosado no es su densidad (kg/m³) sino su resistividad al flujo de aire (r), expresada en kPa·s/m². El trasdosado es físicamente un sistema masa-resorte-masa: dos hojas de yeso actúan como masas, y la cámara con la lana funciona como el resorte disipativo. Para que el sistema rinda correctamente, la resistividad de la lana debe situarse en un rango específico —típicamente entre 5 y 15 kPa·s/m².

Una resistividad demasiado baja (lana muy esponjosa) disipa poca energía: el sonido cruza la cámara casi sin atenuación. Pero una resistividad excesiva (lana muy densa y rígida) genera el efecto contrario: el material actúa como un sólido rígido, acopla mecánicamente las dos placas y puede degradar el rendimiento del sistema por debajo de lo que predice la ley de masas. La recomendación genérica de «40 kg/m³» es una aproximación válida en muchos contextos, pero la especificación técnica correcta exige siempre el valor de resistividad acreditado por el fabricante. El espesor de cámara incide además en el comportamiento a bajas frecuencias: a mayor espesor, mejor control en la banda de 100–250 Hz donde los edificios residenciales tienen mayor déficit.

Suelo flotante: la solución para el ruido de impacto

El ruido de impacto entra en el forjado en el punto de contacto y se propaga por la masa del edificio. Actuar desde abajo —tratando el techo del vecino de debajo— tiene un efecto muy limitado. La única solución eficaz es desconectar el pavimento de la estructura, que es lo que hace el suelo flotante: el acabado final no apoya directamente sobre el forjado sino sobre una lámina resiliente que amortigua el golpe antes de que entre en la masa del edificio.

Los tres tipos de lámina antiimpacto

No todas las láminas antiimpacto son equivalentes. La elección del material condiciona directamente el resultado medido:

  • Espuma de polietileno reticulado (PE) — 3–5 mm de espesor. La más económica y extendida. Válida para reformas de bajo presupuesto o cuando el forjado ya ofrece un aislamiento base razonable. Mejora típica: −6 a −10 dB de L'nT,w.
  • Elastómero (caucho reciclado o EPDM) — 5–8 mm. Mejor comportamiento mecánico y mayor durabilidad bajo carga estática (mobiliario pesado). Rendimiento más estable en el tiempo. Mejora típica: −10 a −14 dB.
  • Sistema compuesto multicapa acústico — 8–12 mm. La solución de mayor rendimiento para ruido de impacto. El parámetro crítico no es la masa superficial (kg/m²) sino la rigidez dinámica (s'), expresada en MN/m³ según EN 29052-1: cuanto menor s', mayor capacidad de absorción del impacto antes de que entre en el forjado. Los polímeros bituminosos puros aportan masa —eficaz para ruido aéreo— pero presentan una rigidez dinámica relativamente alta. Los sistemas compuestos combinan una capa densa (lámina de betún o caucho de alta masa superficial) con una capa blanda de baja rigidez (fieltro mineral, espuma de poliuretano de celda abierta o elastómero microporoso), logrando simultáneamente bajo s' y alta masa. Indicados en reformas de alta exigencia acústica o cuando el forjado es unidireccional de vigueta con bovedilla. Mejora típica: −14 a −20 dB.

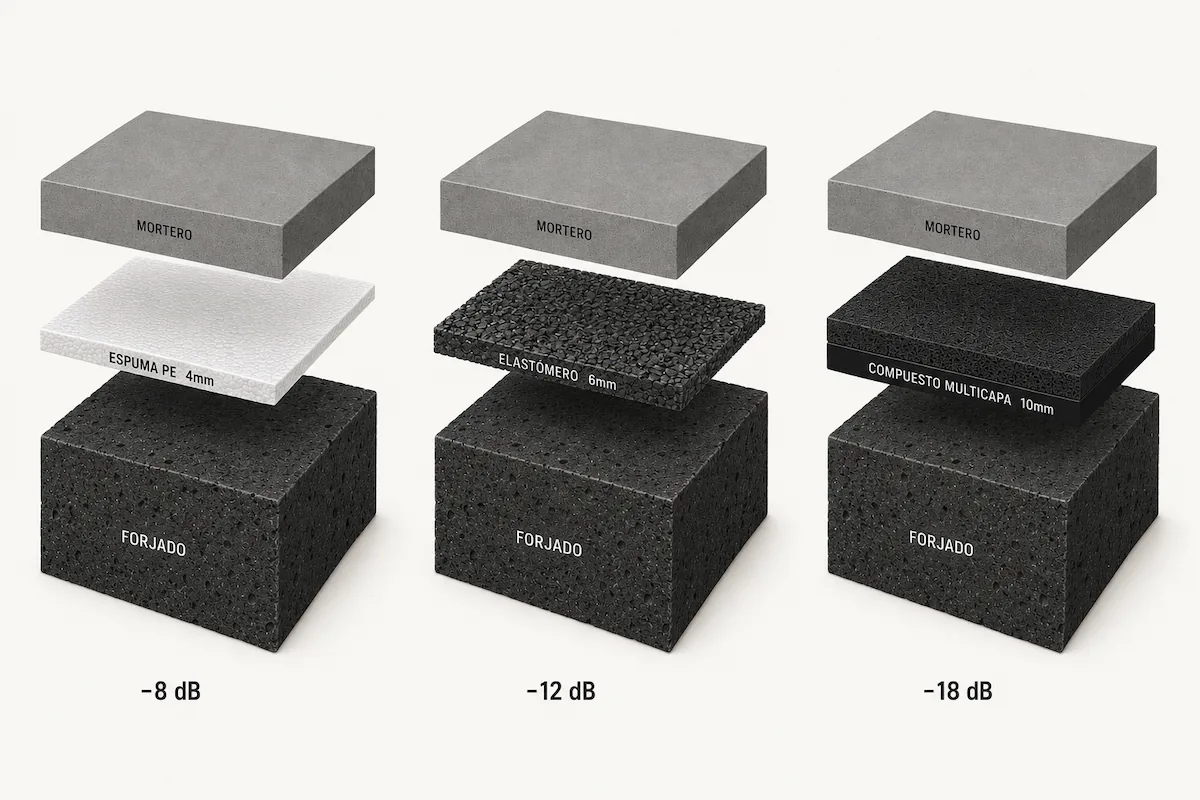

Comparativa técnica de tres tipos de lámina antiimpacto en sección transversal, dispuestas en columnas: columna izquierda con espuma de polietileno reticulado PE de color blanco 4mm, columna central con elastómero de caucho reciclado de color gris oscuro 6mm, columna derecha con polímero bituminoso elastomérico de color negro 9mm. Cada sección muestra la lámina entre el forjado de hormigón y la capa de mortero semiseco, con indicador gráfico de la mejora acústica L'nT,w de menor a mayor
Los tres tipos de lámina antiimpacto por densidad, espesor y rendimiento acústico. El polímero bituminoso ofrece la mayor mejora pero añade más cota de acabado. La elección depende del forjado existente y de la exigencia del proyecto.

El detalle perimetral: donde se gana o se pierde todo

La lámina antiimpacto debe ascender por todos los encuentros con paredes y tabiques hasta sobrepasar el nivel de la capa de compresión. Una vez colocado el rodapié, este detalle queda completamente oculto. Pero si la capa de compresión toca la pared en cualquier punto —aunque sea en un solo milímetro— se forma un puente de vibración sólido que puede restar entre 6 y 10 dB a la mejora total. El plinto de separación perimetral no es un detalle estético: es el cierre acústico del sistema.

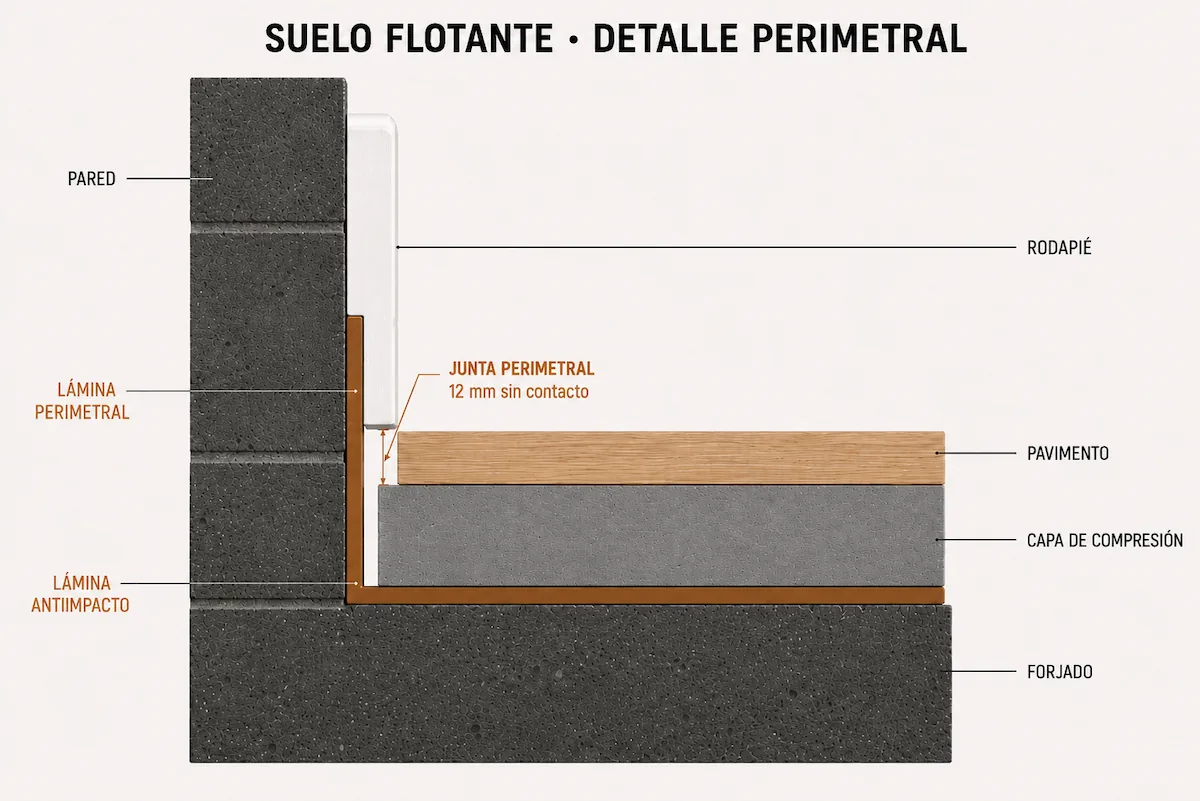

Sección constructiva del suelo flotante con detalle perimetral: forjado de hormigón, lámina antiimpacto en gris azulado ascendiendo por el encuentro con la pared hasta superar la cota del mortero, capa de mortero semiseco flotante sin contacto con la pared, pavimento de tarima flotante, rodapié separado de la pared. Detalle ampliado en círculo mostrando la junta perimetral y el correcto solape de la lámina
Detalle perimetral del suelo flotante: la lámina debe subir por las paredes por encima del nivel del mortero antes de que se coloque el rodapié. Si el mortero toca la pared en cualquier punto, el puente de vibración reaparece y penaliza el resultado global.

Sellado acústico de instalaciones: la última línea de defensa

Las instalaciones eléctricas y de fontanería son los puentes acústicos más frecuentes en obra real y los menos considerados en los presupuestos estándar. Un trasdosado perfectamente ejecutado puede ver su eficacia reducida a la mitad si las cajas eléctricas o los pasos de tuberías no están tratados correctamente.

  • Cajas de mecanismos eléctricos en paredes medianeras: cada caja es un agujero en el sistema de aislamiento. La solución es utilizar cajas acústicas con junta de sellado perimetral o, como alternativa, desplazar las cajas para que no coincidan a la misma altura en ambos lados de la pared. Tapar el hueco con mortero convencional no es solución: el ruido sigue viajando por el flanco del cableado y por la caja no tratada.
  • Pasos de tuberías a través de paredes o forjados: cada tubería que atraviesa una pared medianera o el forjado actúa como transmisor directo de vibración si está en contacto rígido con la estructura. La solución es un collarín antivibratorio que aísla mecánicamente la tubería del elemento constructivo que la rodea.
  • Junta perimetral del trasdosado: el cierre de placa de yeso no debe llegar en contacto rígido con la pared, el suelo o el techo adyacentes. Un cordón de silicona acústica —diferente de la silicona de construcción estándar, más densa y menos elástica— cierra los últimos milímetros sin crear puente de vibración.

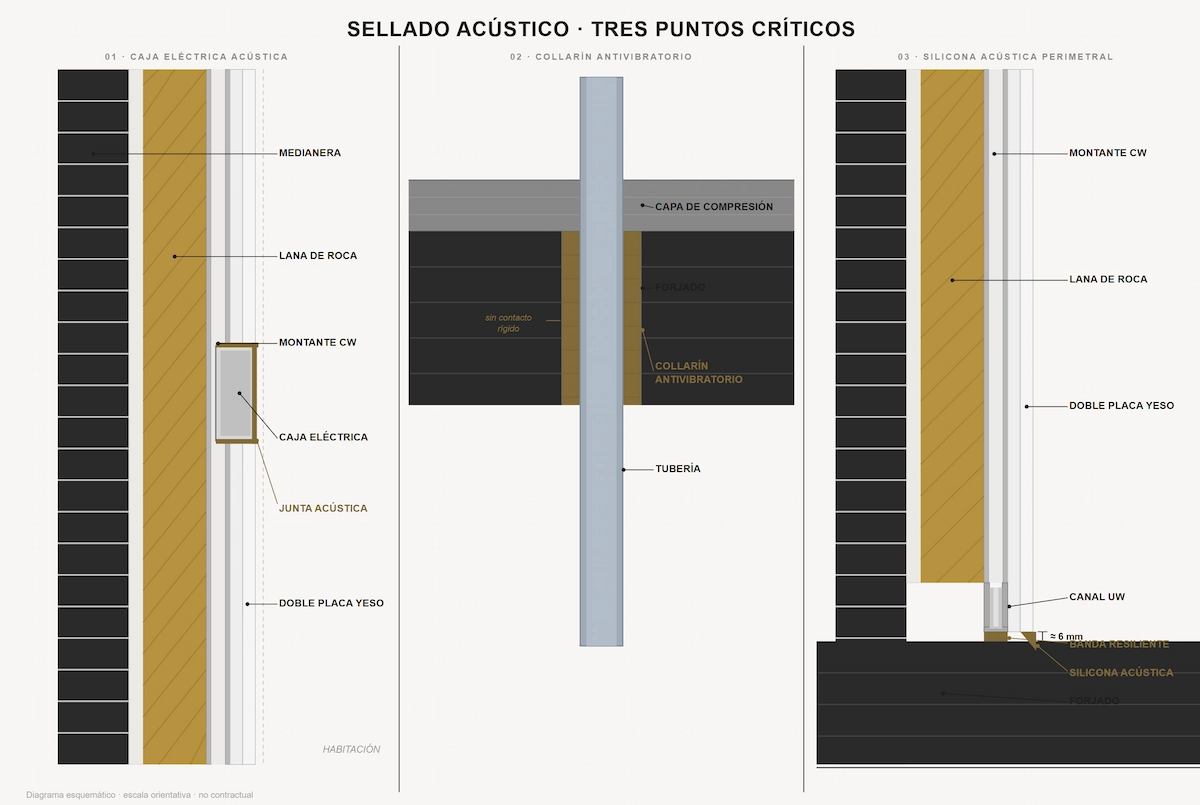

Detalle técnico del sellado acústico de instalaciones: tres situaciones en un mismo plano. Izquierda: caja de mecanismo eléctrico en trasdosado con junta perimetral de sellado acústico en terracota y comparativa de caja sin tratar marcada con X. Centro: paso de tubería a través de forjado con collarín antivibratorio de elastómero gris oscuro. Derecha: junta perimetral de silicona acústica en el encuentro entre la placa de yeso y la pared, con zoom mostrando el cordón de sellado
Los tres puntos críticos del sellado acústico: caja eléctrica con junta sellada, collarín antivibratorio en paso de tubería, y junta de silicona acústica en el perímetro del trasdosado. Omitir cualquiera de ellos crea un puente que penaliza el sistema completo.

Por qué solo puede hacerse durante la obra

Esta es la razón por la que el aislamiento acústico debe aparecer en la primera conversación con quien diseñe la reforma, no en la revisión final del presupuesto.

  • El trasdosado ocupa espacio que ya está ocupado. Añade entre 7 y 12 cm al lado interior de cada pared tratada. Una vez instalados muebles, enchufes a cota definitiva y puertas ajustadas, incorporarlo obliga a rehacer toda la estancia desde el principio.
  • El suelo flotante exige levantar el pavimento existente. La lámina antiimpacto va debajo del mortero. No hay manera de colocarla sin demoler. Hacerlo en un espacio ya terminado multiplica el coste total por la demolición y reposición de todo lo que hay encima.
  • Las instalaciones deben planificarse con el aislamiento en mente. Las rozas, cajas y pasos de tuberías se tratan antes del cierre de paredes. Una vez cerrado, el sellado acústico es parcial o inaccesible.

El momento de decisión es uno solo. Antes de empezar, o nunca.

Qué mejora puede esperarse y cuánto cuesta

Como referencia orientativa para obras en Madrid en 2026, sin IVA y sin incluir demolición ni reposición de acabados:

Solución Rango orientativo Mejora típica
Trasdosado autoportante — 1 hoja de yeso 18 – 28 €/m² +6 a +10 dB (DnT,A)
Trasdosado autoportante — 2 hojas de yeso 28 – 42 €/m² +10 a +14 dB (DnT,A)
Suelo flotante — lámina PE (básica) 14 – 20 €/m² −6 a −10 dB (L'nT,w)
Suelo flotante — elastómero 20 – 28 €/m² −10 a −14 dB (L'nT,w)
Suelo flotante — polímero bituminoso 25 – 35 €/m² −14 a −18 dB (L'nT,w)
Techo independiente suspendido 35 – 55 €/m² variable según forjado

Nota técnica — rendimiento in-situ y transmisión de flancos: los valores de mejora indicados en la tabla son incrementos orientativos obtenidos en condiciones controladas de laboratorio (Rw, ΔLw según EN ISO 10140). El rendimiento in-situ real —expresado como DnT,A o L'nT,w conforme al CTE DB-HR— puede diferir entre 5 y 15 dB respecto al valor de laboratorio en función de la transmisión de flancos específica de cada inmueble: tipología del forjado, rigidez de las uniones estructurales, puentes acústicos no eliminados y calidad de ejecución. Ningún valor de este artículo debe interpretarse como resultado garantizado sin un análisis previo de la envolvente acústica del recinto.

Preguntas que hacer antes de firmar: ¿qué marca y densidad tiene la lana mineral del trasdosado? ¿Los canales perimetrales llevan banda resiliente en suelo y techo? ¿Qué tipo de lámina antiimpacto incluye el suelo flotante y cuántos mm tiene? ¿Las cajas eléctricas en paredes medianeras son acústicas o estándar? ¿Los pasos de tubería llevan collarín antivibratorio? Si tu interlocutor no puede responder con precisión, el aislamiento que te está presupuestando probablemente no existe como tal.

Cómo abordar el análisis acústico

El análisis acústico debería integrarse en la planificación técnica de la reforma desde el inicio, antes de presupuestar. Conviene evaluar la tipología del forjado, la situación de las medianeras, la distribución de instalaciones previstas y el uso de cada estancia. No todas las paredes de una vivienda necesitan el mismo tratamiento: concentrar el presupuesto en las particiones y forjados que realmente lo necesitan es lo que hace que la inversión se traduzca en confort real y no en una cifra en un presupuesto.

Antes de contratar la reforma, pregunta a la empresa si el análisis acústico forma parte de la visita técnica inicial. Si la respuesta llega después de haber cerrado el presupuesto, probablemente ya no hay margen para integrarlo correctamente.

Artículo divulgativo. Este contenido tiene fines informativos y puede contener simplificaciones o inexactitudes. Para cualquier aplicación técnica consulta siempre la documentación oficial de los fabricantes y la normativa vigente.
